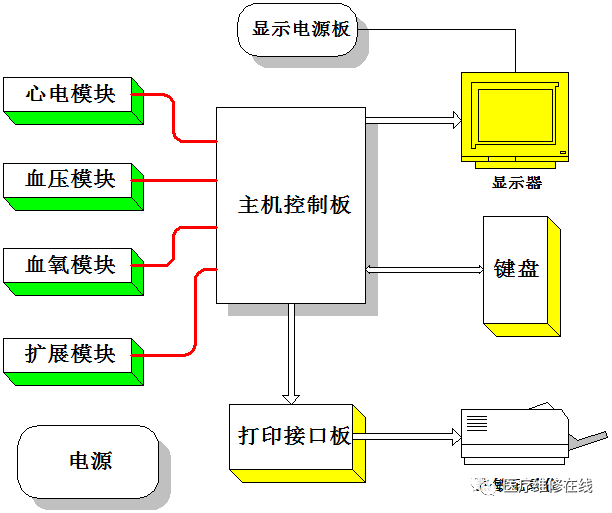

一、监护仪的组成：
二、监护仪常见故障总结：
a.系统性故障
①显示（指示灯、显示器等）
②键盘
③记录仪
④通信控制
⑤其它（电池、声音等）
⒈显示类型故障：
①黑屏 ②花屏 ③屏暗 ④水波纹干扰 ⑤显示不完整 ⑥不能进入显示界面 ⑦显示字符乱或错
⒉键盘类型故障
①单个按键功能异常 ②全部按键功能异常 ③按键功能不稳定
⒊记录仪类型故障
①无记录仪功能 ②记录仪功能异常（出纸、打印不清楚等） ③记录数据异常 ④打印状态提示“无” ⑤提示“打印设置未准备好”
⒋通信控制类故障
①中央台显示“通讯中断” ②中央台不能控制床边机 ③床边机数据和波形在中央台上没有显示
⒌电池类故障
①交流关机，直流不能开机 ②直流关机，直流不能开机 ③充电24小时后直流开机时间＜30分钟
⒍声音类故障
①没有声音 ②声音异常
b.功能性故障
①心电（ECG）
②血氧（SPO2）
③无创血压（NIBP）
④有创血压（IBP）
⑤体温（TEMP）
⑥呼吸（RESP）
⑦二氧化碳（CO2）
⑧麻醉气体（Muti-Gas）
⑨心排量（CO）
⑩胎监
⒈心电（ECG）
①无心电波形、数据，显示“电极脱落” ②无心电波形、数据，显示“无心率检出” ③无心电波形、数据，显示“无信号接收” ④心电波形或数据不稳定、偏差大 ⑤心电波形有干扰和杂波 ⑥心电波形有规律的时有时无 ⑦VPC心率失常测不出
⒉血氧（SPO2）
①无血氧波形、数据，显示“探头脱落” ②无血氧波形、数据，显示“无信号接收” ③无稳定波形、数据，显示“正在检测” ④血氧波形乱或数据不稳定、偏差大 ⑤血氧波形、数据长时间测不出 ⑥血氧波形、数据测量出来时间太长 ⑦测不出血氧波形、数据，探头有红光 ⑧测量血氧时，数据、波形时有时无 ⑨血氧测量不准确
⒊无创血压（NIBP）
①血压不充气（按血压菜单键启动血压没有反应） ②充气压力小（血压充不到184mmHg） ③血压测量不准确（血压数据偏差大） ④测不出血压 ⑤血压数据不存储 ⑥血压能启动，但没有压力数值显示 ⑦病人死了还能测量出血压
⒋有创血压（IBP）
①IBP不能调零 ②IBP数据不准确（偏差大） ③IBP波形幅度小 ④IBP波形有干扰、数据不稳定 ⑤IBP无波形、数据 ⑥IBP显示“无信号接收”
⒌体温（TEMP）
①无数值显示 ②体温数值偏差大 ③异常显示（闪烁等）
⒍呼吸（RESP）
①无呼吸数值和波形 ②呼吸数值不稳定或偏差大、波形幅度小 ③呼吸通道显示“电极脱落” ④呼吸通道显示“窒息报警”
⒎二氧化碳（CO2）
①CO2通道无波形和数据 ②CO2通道显示“水盒堵塞” ③CO2通道显示“数据测量错误” ④CO2测量数值偏差大（读数不准确） ⑤CO2不工作（无信号接收）
⒏麻醉气体（Muti-Gas）
①麻醉气体测量不准确 ②麻醉气体不工作
⒐心排量（CO）
①心排量测量不准，有误差
⒑胎监
①胎心率声音异常 ②无胎心率数值显示 ③宫缩压力偏差大 ④数值波形不稳定 ⒒中央台 ①中央台没有数据和波形显示 ②中央台死机 ③中央台不能正常启动 ④中央台显示“通讯中断” ⑤中央台不能控制床边机
三、监护仪常见故障排除（以金科威监护仪为例）
a.显示类型故障：
⒈黑屏
⑴电源指示灯不亮，显示屏不显示：
故障排查: ①检查供电电源是否正常； ②检查电源保险丝是否正常； ③检查电源开关是否正常； ④检查电源模块是否正常； ⑤检查内部连接线是否脱落；
⑵电源指示灯亮，显示屏不显示：
故障排查: ①检查电源开关是否正常； ②检查电源模块是否正常； ③检查内部连接线是否脱落； ④检查逆变器是否正常； ⑤检查显示驱动板是否正常（UT3000A、UT4000A、UT4000A Pro和UT6000A） ⑥检查显示屏是否正常； ⑦检查显示屏背光管是否正常；
⑶外接显示器不显示：
故障排查: ①检查外接显示器供电是否正常； ②检查外显接口是否正常；
③检查监护仪内部连线是否正常； ④检查中央处理单元是否正常 ；
⒉花屏
故障排查: ①检查机器附近是否有干扰源； ②检查逆变器输入电压是否稳定（系统板供电部分） ③检查显示屏信号线接触是否良好 ④检查系统板性能是否不良 ⑤检查显示驱动板性能正常（UT3000A、UT4000A、UT4000A Pro和UT6000A） ⑥检查显示屏是否正常；
⒊屏暗
故障排查: ①检查亮度调节是否在最低； ②检查亮度可调电位器是否正常； ③检查背光管是否正常； ④检查 显示屏是否正常； ⑤检查显示驱动板性能是否正常（UT3000A、UT4000A、UT4000A Pro和UT6000A ） ； ⑥检查逆变器输入电压是否低（系统板供电部分）； ⑦检查逆变器性能变异；
⒋水波纹干扰
故障排查: ①检查机器附近是否有干扰源； ②检查显示屏的外壳是否接地良好； ③检查显示的视频线是否有干扰源（如放在电源、逆变器等附近）； ④检查电源滤波电容是否有损坏或漏电； ⑤检查显示驱动板性能（UT3000A、UT4000A、UT4000A Pro和UT6000A ） ；
⒌显示不完整
①检查软件设置是否正确； ②检查中央处理单元是否正常； ③检查内部连线是否接触良好； ④检查显示屏损坏； ⑤检查显示驱动板性能是否正常（UT3000A、UT4000A、UT4000A Pro和UT6000A ）等；
⒍不能进入显示界面
①检查软件是否正确（如程序没有写等）； ②检查是否软件丢失； ③检查中央处理单元（如接插件个别针错位等）；
⒎显示字符乱或错
①检查软件程序出错（如UT4000A）； ②检查中央处理单元（如接插件个别针错位、 器件损坏等） ③程序被干扰出现死机（如UT4800产品）等
b.键盘类型故障
⒈单个按键功能异常
①检查键盘板的按键开关是否损坏； ②检查系统板键盘CPU芯片是否损坏； ③如果血压按键异常可能与血压板故障有关；
⒉全部按键功能异常 ①检查键盘线是否脱落或不良； ②检查键盘板供电电压是否正常； ③检查键盘板的按键开关是否损坏； ④检查键盘板键盘CPU软件是否损坏； ⑤检查系统板键盘CPU芯片是否损坏； ⑥检查中央处理单元及连线是否接触不良或脱落；
⒊按键功能不稳定
①检查键盘线是否脱落或不良； ②检查键盘板的按键开关是否损坏； ③检查系统板键盘CPU芯片是否损坏； ④检查中央处理单元及连线是否接触不良或脱落；
c.记录仪类型故障
⒈无记录仪功能
①检查软件设置； ②检查记录仪连接线； ③检查系统板打印电源； ④检查记录仪； ⑤检查装配；
⒉记录仪功能异常（出纸、打印不清楚等）
①检查打印纸装配； ②检查软件设置； ③检查记录仪； ④检查记录仪连接线； ⑤检查系统板打印信号； ⑥检查打印板（UT3000A、UT4000A、UT4000A Pro）； ⑦检查中央处理单元；
⒊记录数据异常
①检查记录仪； ②检查软件设置； ③检查中央处理单元； ④检查记录仪连接线； ⑤检查打印板（UT3000A、UT4000A、UT4000A Pro）；
⒋打印状态提示“无”
①检查记录仪； ②检查软件设置； ③检查中央处理单元； ④检查记录仪连接线； ⒌提示“打印设置未准备好” ①检查是否装打印纸； ②检查软件设置；
