3SP探头有彩色伪像（1）

admin

机器型号：LOGIQ P6

软件版本：4.0.6

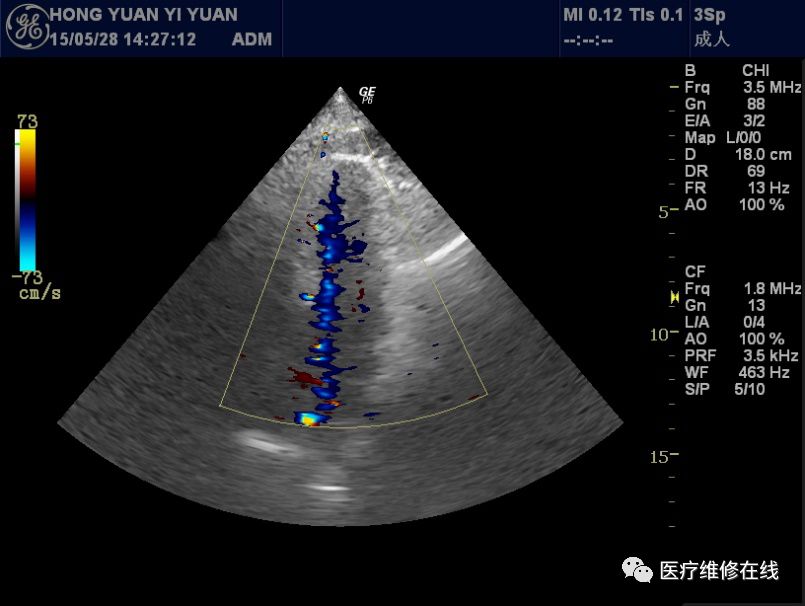

故障现象：客户在使用3SP探头，二维探头可以使用。在彩色多谱勒条件下，有一条自上而下的彩色线条。故障图片如图所示：

经过沟通，工程师获得了以下信息：

1， 机器二维图像能够正常呈现，但对比度没有以前的好了，客户认为可能是产品的性能下降了。

2， 彩色多普勒模式下，检查人体时，有一条自上而下的彩色线条。并且该彩色线条，不会因为彩色取样框的移动左右移动。造成一些二间半瓣反流，肺动脉血流无法分辩等。

3， 开关机，软件功能运行都正常。

判断方法：

1， 重现客户所反馈的问题，和客户描述的一致。

2， 仅3SP探头存在这个问题，通过更换探头的不同接口，不能解决这个故障，因此与探头接口无关。

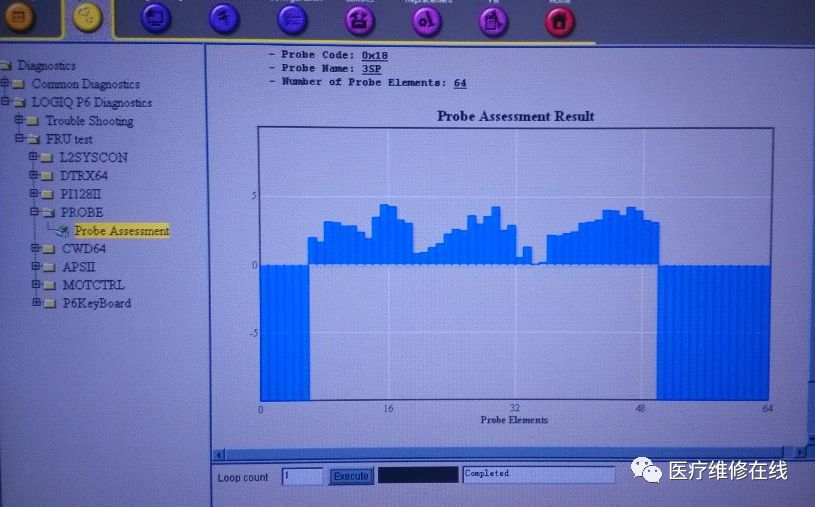

3， 进入机器的测试诊断环境的Probe Assessment。可得到下图片。进入这个诊断模式，需要厂家的授权密码。从图片可以看出该探头有64振源。有很大一部份超出声波的检测范围。

4， 确定为探头故障，更换3SP探头，解决问题 。

维修总结:

维修过程中，多同客户沟通，能够获得更多的信息。通过有效的技术工具，能够达到事半功倍的效果。







特约来稿杰瑞耶育军
