philips mx4000/ CT 高压发生器故障

admin

一.故障现象：高压发生器故障，查看报错错提示说，灯丝过流，高压发生器故障。

二.维修过程：由简单到复杂先检查小方面的问题，测量ipc电源控制盒输值均正常，检测电源控制板上的12个保险，均属正常。观察电源控制箱指示，power control  board指示灯正常，但system control board有个状态指示红灯亮 Hv error，正常状态应该是三黄灯亮。排除小方面问题后，做高压状态检测，检测发现灯丝电流为0   ma为0，怀疑可能是高压状态寄存器记忆之前的高压错误，导致再次开机自检不能通过，用命令清除掉高压状态寄存器，错误信息。做高压发生器全诊断测试，诊断发现高压电源控制盒到坦克的灯丝驱动电缆异常，拔下做处理后，再次做高压状态测试发现灯丝电流一直在2.0和1.9之间波动，说明电源控制盒异常不稳定。但是不影响使用。机器做测试，在没报错，使用正常。

三总结：由于ipc电源控制盒不稳定所以建议最好更换，出现高压故障主要考虑1.ipc电源盒，2.相互接的电缆3.球馆

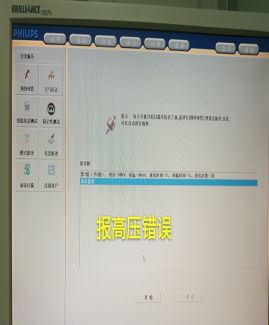

1.报错状态如下图1，

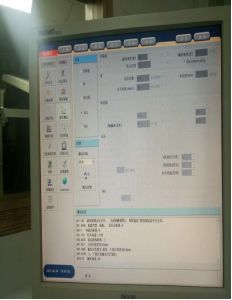

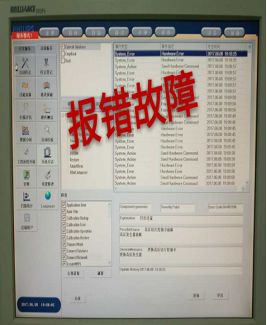

2.进入后台查看报错信息，进后台用户

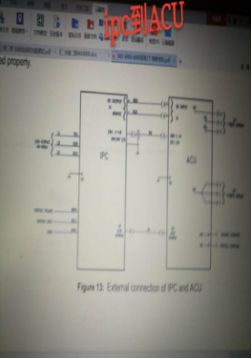

3.查看资料，做电路理论分析

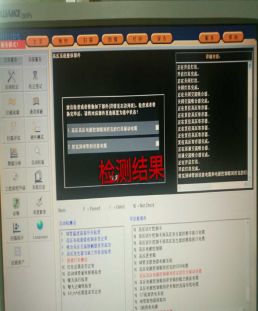

4.做高压测试诊断，

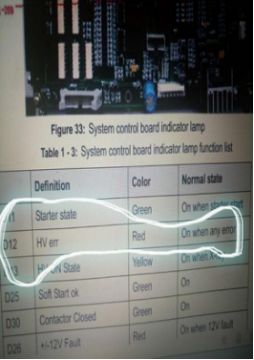

5.power control board 异常指示灯 如下图7.8



6.高压系统测试

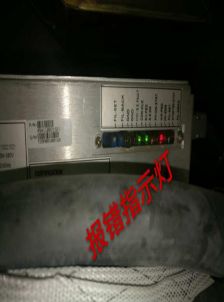

7.ipc电源盒，故障灯，与正常指示灯对比。
